AWS VPC

VPC란??

VPC(Virtual Private Cloud)는 사용자가 정의하는 가상의 네트워크이다

vpc로 네트워크를 구분해 설정 가능
외부와 격리된 가상의 네트워크

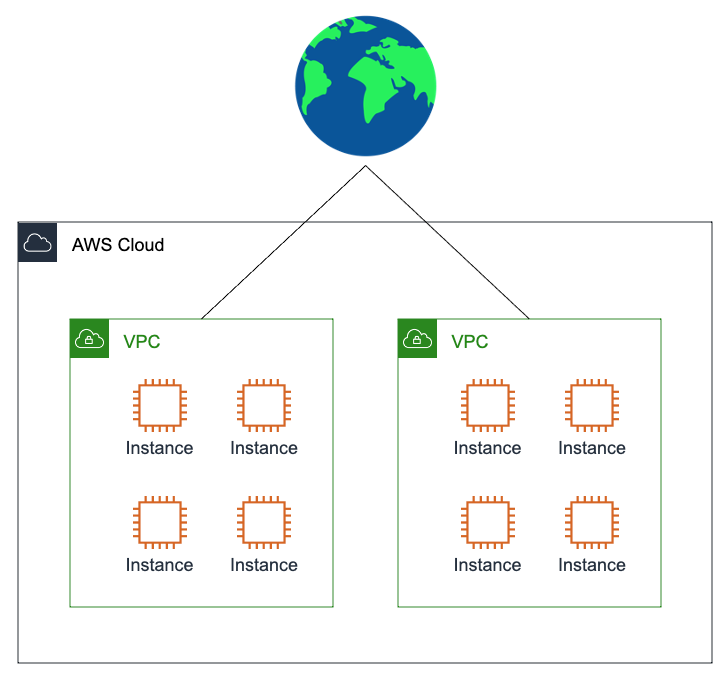

vpc 없이 인스턴스 생성시 시스템 복잡도 증가

아래와 같이 vpc 적용해 네트워크 구분 가능!

VPC

VPC는 독립된 하나의 네트워크를 구성하기 위한 가장 큰 단위

각 region에 종속되며 RFC1918이라는 사설 IP 대역에 맞추어 설계해야 한다

region이란 말그대로 실제 서버가 있는 위치를 말함

사설 IP 대역

10.0.0.0 ~ 10.255.255.255(10/8 prefix)
172.16.0.0 ~ 172.31.255.255(182.16/12 prefix)
192.168.0.0 ~ 192.168.255.255(192.168/16 prefix)

perfix란 IP주소의 접두사이다

prefix는 Network를 판별하기 위한 Network ID

x/y prefix라 할때
x는 0~255사이 숫자 y는 x의 길이(bit)를 나타낸다

1번은 00001010~
2번은 0101100.0001~
3번은 11000000.10101000~
이렇게가 앞에 고정으로 달리게 된다

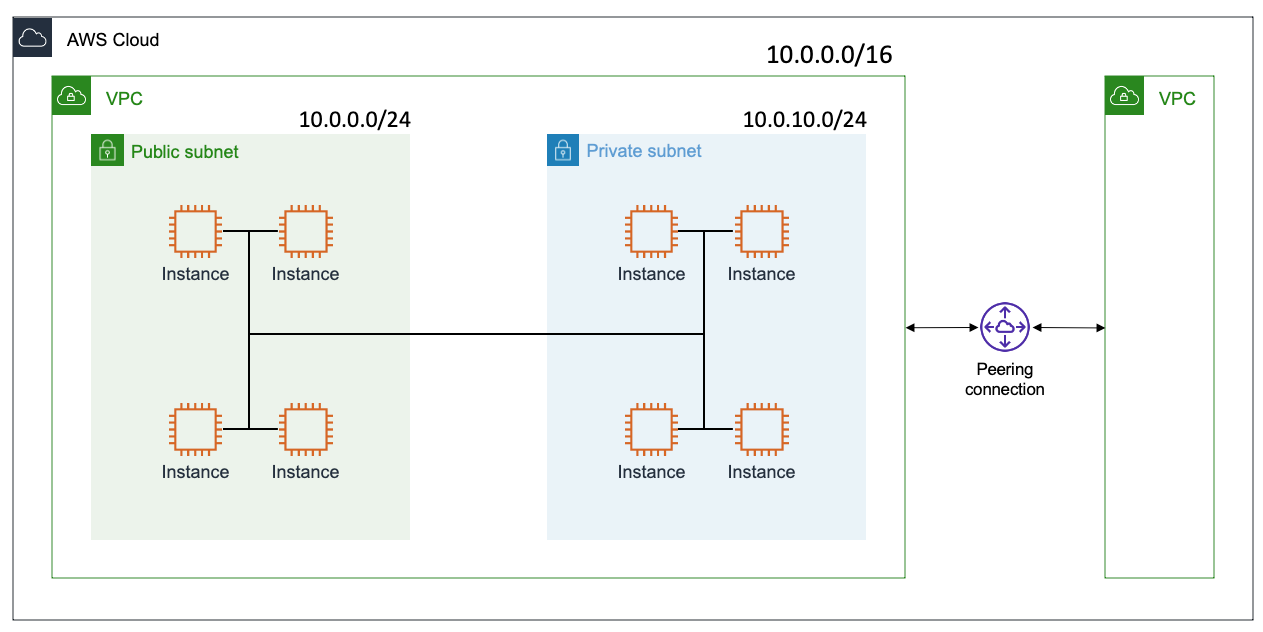

Subnet(서브넷)

VPC의 IP 주소를 나누어 리소스가 배치되는 물리적인 주소 범위

VPC의 하위 단위로 할당된 IP를 더 작은 범위로 분할
CIDR로 IP주소 지정
vpc를 나누어 놓은 것이기 때문에 VPC보다 대역폭이 낮다.
하나의 AZ(Availability Zone)에 서브넷이 연결되어 region의 AZ를 확인하고 설정
근데? 이 5개는 제외하고 계산

서브넷은

private
public
으로 나뉜다

Public

외부에서 인터넷을 통해 연결할 수 있는 서브넷
public IP 부여 가능
보통 유저에게 노출되는 인프라에 사용

Private

외부에서 인터넷을 통해 연결할 수 없는 서브넷
DB등 외부와 노출될 필요 없는 인프라에 사용

인터넷과 연결 여부로 구분하는 것은 보안의 이유 때문이다
public은 인바운드 아웃바운드 트래픽을 주고 받을수 있지만
private은 그렇지 않다

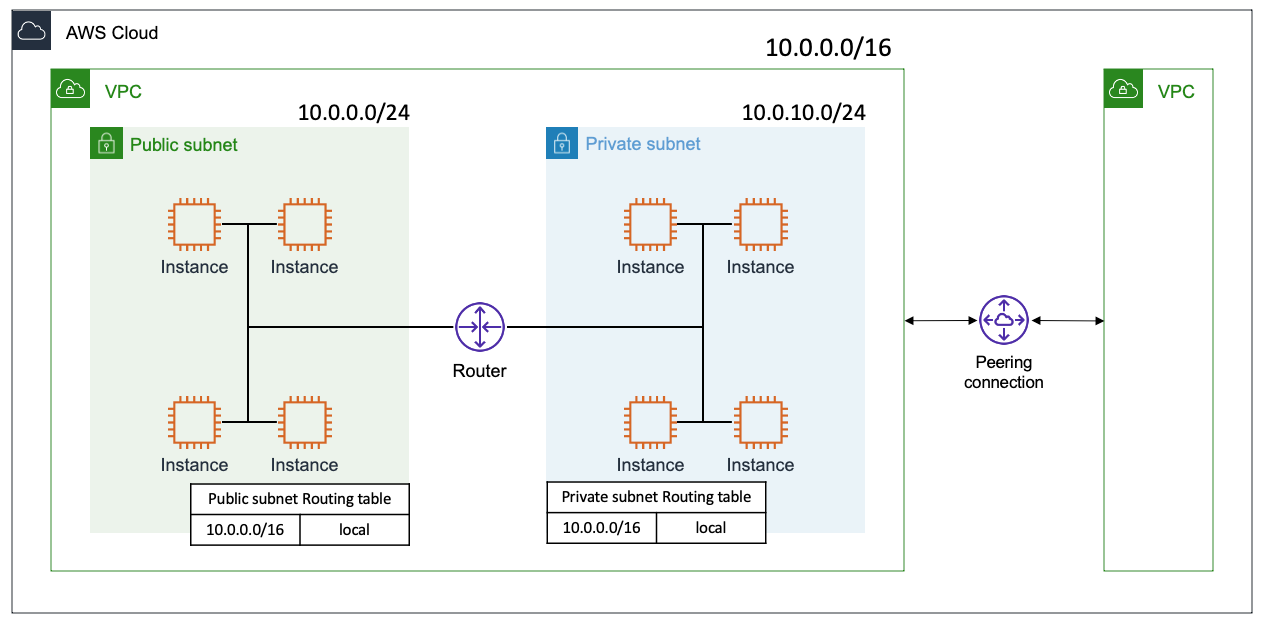

Router(라우터)

VPC 안에서 발생한 네트워크 요청을 처리하기 위해 어디로 트래픽을 전송해야 하는지 알려주는 표지판 역할

서브넷은 네트워크 트래픽 전달 규칙에 해당하는 라우팅 테이블을 가지고 있다
또한 요청이 발생하면 가장 먼저 라우터로 트래픽을 전송한다

일반적으로 VPC 내부 네트워크에 해당하는 주소는 local로 향하도록 한다

Route Table

네트워크 요청이 어디로 가야할지 알려주는 테이블
서브넷에서 나가는 트래픽의 destination, target 등을 정의

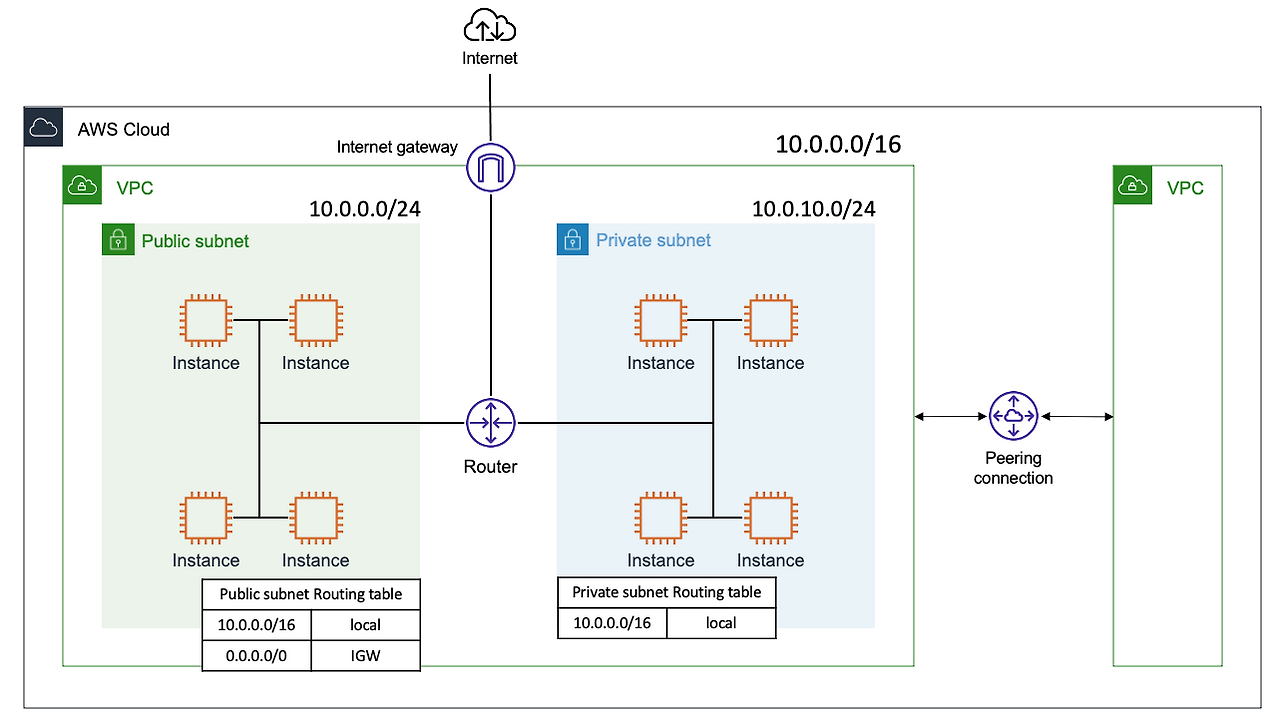

Internet Gateway(igw, 인터넷 게이트웨이)

VPC 리소스와 인터넷 간 통신을 활성화하기 위해 VPC에 연결하는 게이트웨이

public subnet만 외부와 통신해야 하므로 public subnet의 라우팅 테이블에만 인터넷 게이트웨이로 향하는 규칙을 포함한다

NACL, 보안 그룹

NACL, 보안그룹은 방화벽과 같은 역할
인바운드, 아웃바운드 트래픽 보안 정책 설정

NACL

서브넷 단위로
port 허용, 거부 가능
등록된 규칙 번호순으로 허용, 거부
Stateless (인, 아웃 바운드 모두)

보안 그룹

인스턴스 단위
port 허용만
등록된 모든 규칙을 판단하여 허용
Stateful (인만 설정)

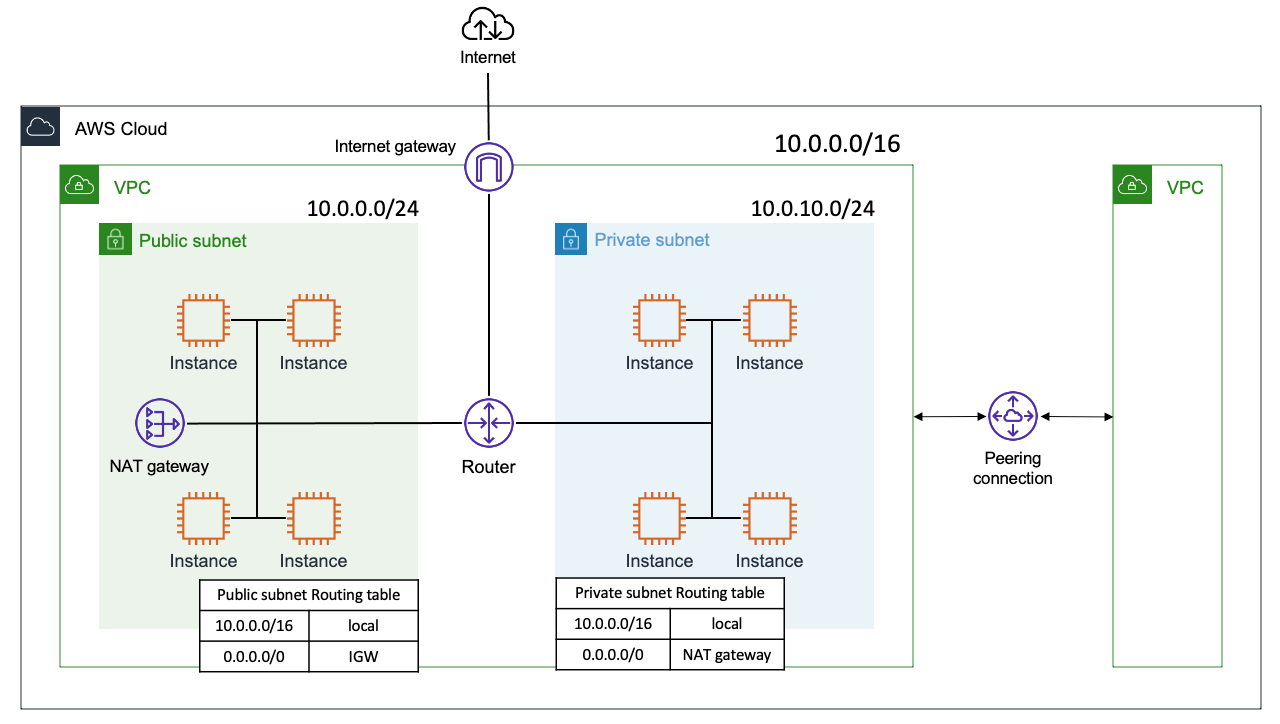

NAT Gateway(NAT 게이트웨이)

private subnet이 인터넷 간 통신을 위해 필요한 게이트웨이

private subnet에서 직접적으로 통신하는 것은 불가능
따라서 트래픽을 public subnet에 속한 인스턴스에 전송해서 인터넷과 통신

네트워크 요청이 VPC 내부의 주소를 목적지로 하는 것이 아니라면 public subnet에 존재하는 NAT로 트래픽을 전송
NAT는 public subnet의 라우팅 규칙에 따라 처리함으로써 private subnet이 인터넷과 통신

Bastion Host

외부에서 사설 네트워크에 접속할 수 있도록 경로를 확보해주는 서버

Private Subnet 내 인스턴스에 접근하기 위한 인스턴스
Public Subnet에 위치

VPC Endpoint

인터넷 게이트웨이나 NAT 게이트웨이와 같은 다른 게이트웨이 없이 AWS 서비스와 연결하여 통신할 수 있는 private connection을 제공하는 서비스

Private link를 통해 AWS 서비스와 연결함으로써 데이터를 인터넷에 노출하지 않고 바로 접근할 수 있다
